Solución WAVESWAY para comunicaciones en minería subterránea

En la industria minera, unas comunicaciones eficaces y fiables son fundamentales para aumentar la productividad y garantizar la seguridad.

Muchas explotaciones mineras se encuentran en zonas remotas y montañosas, lejos de las infraestructuras de comunicación tradicionales. La gran envergadura de las operaciones mineras en terrenos escarpados y túneles subterráneos hace que las comunicaciones supongan todo un desafío.

Los métodos tradicionales basados en sistemas de cableado son demasiado caros, poco fiables y difíciles de instalar, por lo que son necesarias soluciones innovadoras.

Una de estas soluciones es el sistema de radio WAVESWAY, que establece nuevos estándares de comunicación en la industria minera.

WAVESWAY presenta una solución patentada para redes inalámbricas en entornos difíciles, como las minas subterráneas. A diferencia de las redes tradicionales, WAVESWAY crea una red móvil ad hoc descentralizada y autoconfigurable que se adapta rápidamente a las condiciones cambiantes y proporciona comunicaciones fiables.

Todos los dispositivos WAVESWAY funcionan en una banda de frecuencias sin licencia y su potencia es tan baja que pueden utilizarse sin necesidad de licencia.

Cada uno de estos dispositivos puede transmitir voz en formato digital, geolocalización e información de sensores externos como alarmas, abrepuertas o cualquier otra cosa.

Cada uno de ellos puede actuar también como repetidor, lo que reduce significativamente los costes, aumenta la cobertura y simplifica la organización de la red en comparación con otros sistemas digitales.

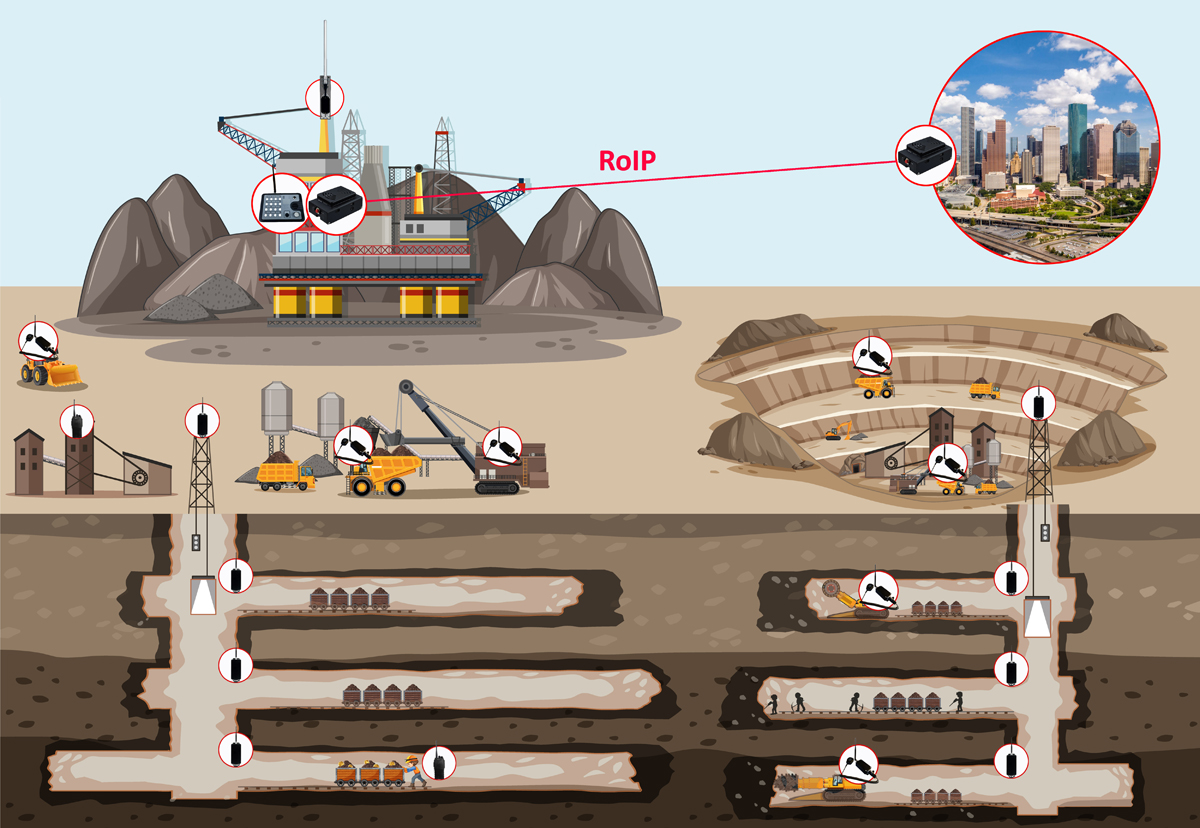

Veamos cómo funciona WAVESWAY en una explotación minera.

Por ejemplo, tenemos que organizar una comunicación fiable entre el edificio de administración y todas las áreas de la empresa, tanto en la superficie como bajo tierra.

Tenemos que grabar todas las conversaciones y transmitir el tráfico de la red a la sede central de la empresa, situada en una ciudad a cientos de kilómetros de la mina.

Además del sistema de comunicación, necesitamos seguir la posición de todas las máquinas y empleados en tiempo real y recibir información de todos los sensores.

Los dispositivos de WAVESWAY son perfectos para todas estas tareas.

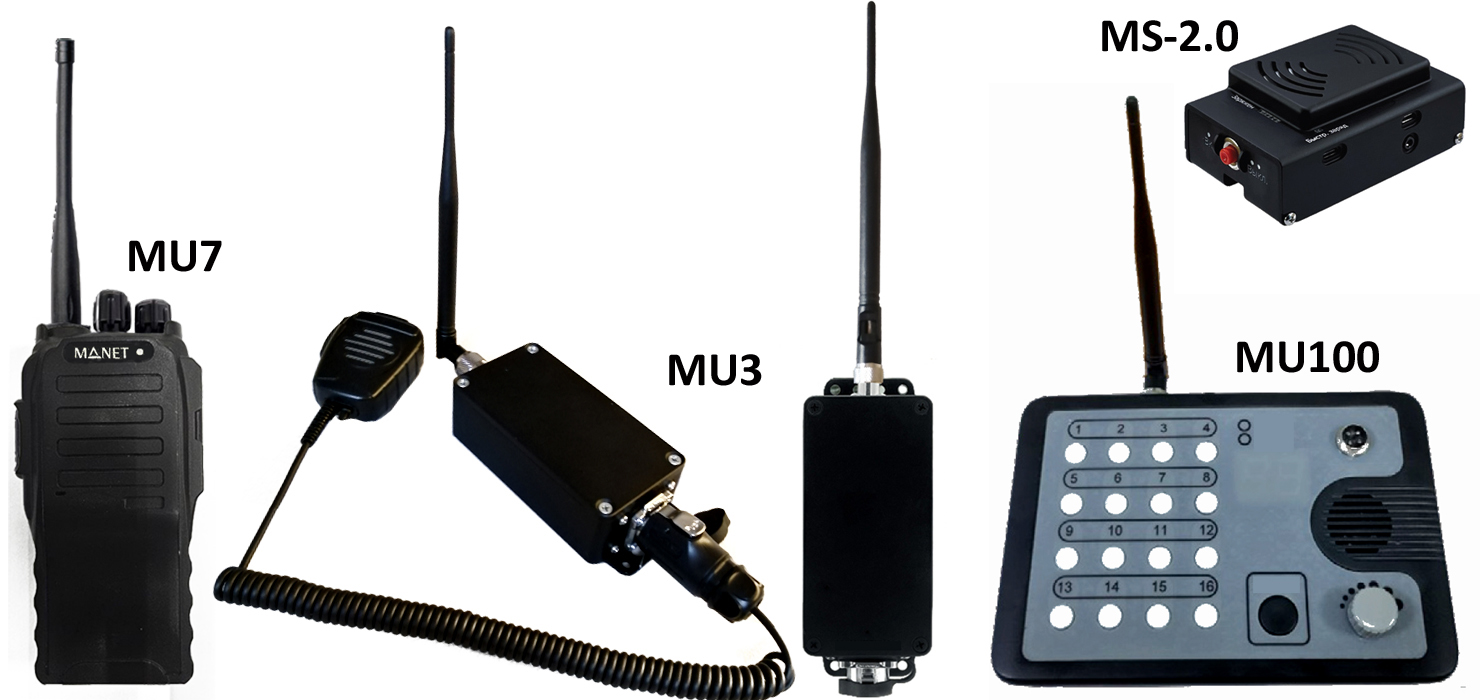

Empecemos por las partes subterráneas. Para cubrirlas con la red, utilizaremos dispositivos MU3. Este dispositivo puede funcionar como repetidor fijo o, cuando se conectan unos auriculares, como estación de radio móvil o fija. En este caso, utilizaremos esta unidad como repetidor fijo. Este dispositivo, con una antena estándar, proporciona un alcance de comunicación de 1 km.

Por tanto, para garantizar una comunicación fiable en todas las instalaciones subterráneas, basta con instalar un dispositivo de este tipo en cada esquina. En la mayoría de los casos será suficiente.

Estos dispositivos pueden conectarse a una red de alimentación externa o funcionar de forma autónoma hasta una semana, ya que llevan baterías de gran capacidad. En este caso, habrá que recargarlos una vez a la semana con un powerbank.

Ahora, todos los empleados de la parte subterránea pueden comunicarse entre sí y con la superficie.

Proporcionaremos a los empleados radios portátiles MU7. Se trata de dispositivos pequeños y ligeros que han demostrado su eficacia en entornos muy exigentes.

Además, instalaremos dispositivos MU3 en versión para vehículos en las máquinas.

A continuación, debemos establecer la comunicación en la superficie de la empresa.

Para ello, instalaremos el dispositivo MU3 con una gran antena omnidireccional en el punto más alto.

En la mayoría de los casos, esto será suficiente para cubrir toda la zona de la empresa, ya que este dispositivo proporciona cobertura de comunicación en un radio de 20 kilómetros. En el caso de una zona extensa de la empresa, un terreno complejo o un gran número de edificios en el territorio, puede ser necesario instalar más de un dispositivo de este tipo.

En el edificio administrativo, donde se ubicará el puesto de trabajo del despachador, instalaremos una consola de despacho MU100, un computador con el software del Sistema de Monitorización y Control y la pasarela de red MS-2.0.

El MU100 permite al despachador supervisar la comunicación en todos los canales, conmutar entre distintos grupos de empleados y realizar llamadas generales, como en caso de alarma.

Con el Sistema de Monitorización y Control, el despachador puede supervisar el estado de la red de radio, ver el nivel de señal entre los abonados y el nivel de carga de la batería de sus radios, y rastrear la ubicación de todos los abonados en tiempo real.

El Sistema de Monitorización y Control también permite al despachador recibir información de muchos sensores diferentes instalados en la mina y responder rápidamente a diversos eventos.

La pasarela de red MS-2 ofrece la posibilidad de enrutar el tráfico de la red de radio a través de redes públicas, móviles e Internet.

Permite unir varias empresas remotas en una única red de radio y organizar la comunicación directa con la sede central, situada en cualquier lugar del mundo.

Llegados a este punto, podemos decir que el proceso de creación de la red ha concluido. En una empresa pequeña, es posible organizar una red de este tipo en un solo día.

La experiencia ha demostrado que organizar la comunicación en las minas con el sistema WAVESWAY es mucho más barato que con los sistemas tradicionales.

Además, las redes WAVESWAY son mucho más estables porque se basan en la tecnología MANET.
